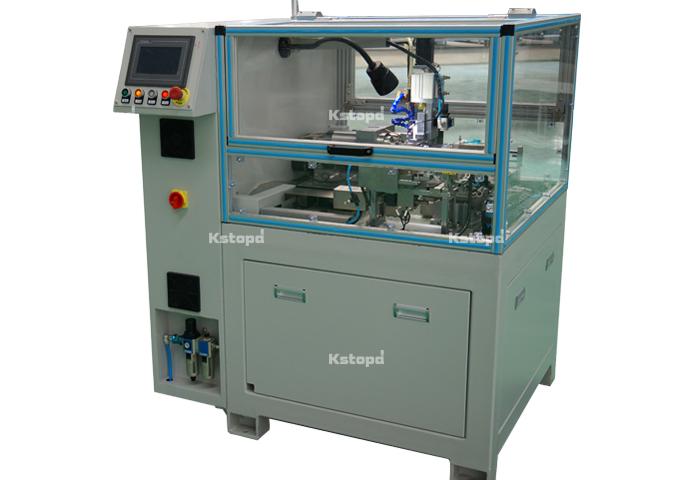

主要用于插孔類零件的開孔、劈槽、收口等主要工序。
操作員將裝好產品的針板放入針板上料機構即可，設備可按設定的參數自動循環加工，加工完成的成品自動收集落入成品料盒。當針板產品缺少時，設備自動報警，操作員即可更換下一個裝好產品的針板繼續加工！為提高設備運行效率，產品上料和劈槽同時進行的自動化加工。該設備通用性強，快速高效，能適用多種規格的產品生產。

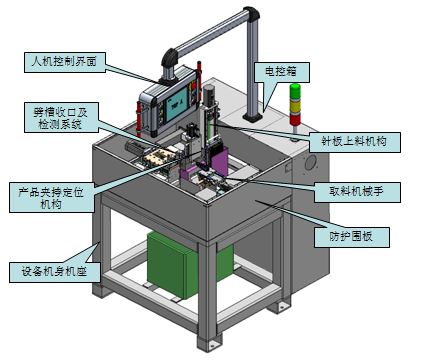

設備結構圖
| 項目 | 要求 |
| 槽深精度 | 小于等于0.5倍壁厚，且≥0.10mm |
| 劈槽對稱度 | ≤0.04mm； |
| 孔徑范圍 | ≥φ0.4 mm（兩槽）; ≥φ0.9 mm（兩槽以上） |
| 孔深－槽深 | ≥2.5×壁厚 |
| 壁厚 | 兩瓣槽≤0.8mm，三、四瓣槽≤0.5mm，六瓣槽以上≤0.4mm； |
| 對于不同材質略有增減； | |
| 槽數 | 2～8 |
| 槽寬 | ≥0.15mm，且大于0.5倍壁厚 |
| 槽深 | 1.5～6.5mm |
| 最大工件長度 | 40mm |
| 劈槽后毛刺 | 內毛刺：≤0.01mm；外毛刺：≤0.04mm； |
| 適用材料 | 軟態銅材 |
| 加工能力 | ≥500件/小時（插拔力為抽檢） |
| 插拔力檢測 | 具有預插、插入、拔出測試 |
| 外型尺寸 | 1100mm*1200mm*1800mm |
| 重量 | 1000KG |
| 供電（功率） | 2000W ; 220V 50Hz |
| 供氣 | 5-7kg/cm2的潔凈壓力空氣 |
